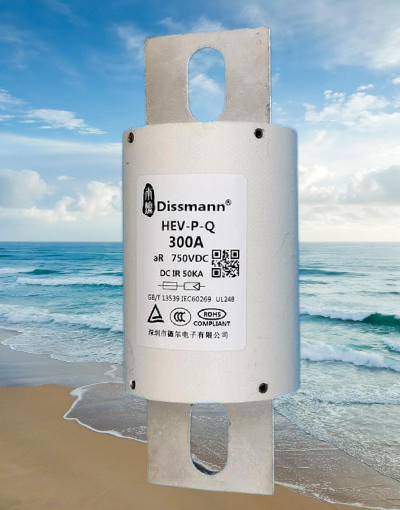

DC750V halfgeleiderzekeringen leveren in China
Basisinformatie van de DC750V-zekering
Nominale spanning: DC750V of lager
Nominale stroom: 40A/ 50A/ 60A/ 70A/ 80A/ 125A/ 150A/ 200A/ 250A/ 300A
Beschermklasse: aR;
Onderbrekingscapaciteit: DC50kA (Time Constant≤15ms)
Installatie: vastschroeven
Toepassing van de DC750V-zekering
Deze reeks producten bestaat uit een ronde buisboutinstallatieverbindingszekering, met kleine afmetingen, lage I²t, hoge breekbaarheidskenmerken en andere kenmerken.Van toepassing op frequentieomvormer, gelijkrichter, omvormer, verschillende soorten voeding en andere halfgeleiderapparatuur, en stroombatterij, elektromotor, condensator, kabel en kortsluiting en back-upbeveiliging van apparatuur of componenten.Dit product heeft een goede trillingsweerstand en vlamvertragende prestaties.Geschikt voor toepassingen in trillingsomgevingen zoals spoorwegvervoer en motorvoertuigen.
Structuur van de halfgeleiderzekering
Het belangrijkste boby-materiaal is een vezelbuis, de zekeringdraad bestaat uit koper of zilver en de eindkap is gemaakt van vertind koperlegering.
Dimensie van de halfgeleiderzekering, kies de maat volgens de nominale stroom.
| Afmeting cao |
Een ±2 |
B ± 1,5 |
C ± 1 |
D ± 1,5 |
E ± 1,5 |
F ± 1 |
G ± 0,5 |
H ± 0,2 |
J ± 1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13.5 |
50 |
10 |
33 |
HF1: nominaal stroombereik van 5A~80A
HF2: nominaal stroombereik van 90A~150A
HF3: nominaal stroombereik van 175A~325A
HF4: nominaal stroombereik van 350A~500A
HF5: nominaal stroombereik van 600A~800A
Hoogte
Normale gebruiksconditie
De hoogte is niet meer dan 2000 meter.
Toegestane gebruiksvoorwaarde
2000m – 4500m.
Hoogteverandering parametercorrectie: grote hoogte veroorzaakt voornamelijk isolatieverslechtering, verslechtering van warmtedissipatiecondities, luchtdrukverandering.
Wanneer de hoogte 100 m stijgt, stijgt de temperatuur van Fuse 0,1-0,5 k.
Wanneer de hoogte 100 m stijgt, daalt de omgevingstemperatuur rond gemiddeld 0,5 k.
Normale omstandigheden, waarbij Fuse in een open omgeving wordt gebruikt, kunnen de hoogte van de nominale stroom verwaarlozen, nog steeds als standaardconditie gebruiken.Als het meer dan 40°C is, moet de nominale stroom worden verlaagd.Wanneer de hoogte 1000 m stijgt, wordt de nominale stroom met 2% - 5% verlaagd.
Opmerking: in series met dezelfde dimensie neemt de maximale nominale stroom een hogere derating-ratio aan, terwijl een lagere nominale stroom een lagere de-rating-ratio gebruikt.Invloed van hoogte op luchtisolatiesterkte (doorslagsterkte).
Effect van hoogte op luchtdiëlektrische sterkte (doorslagsterkte)
Wanneer de hoogte stijgt, neemt de luchtisolatiesterkte af.Tussen 2000 - 4500 meter, wanneer de hoogte 1000 m stijgt, wordt de nominale stroom met 12-15% verlaagd.Verwijzing naar GB/T16935.1, Corrigeer de isolatieopening dienovereenkomstig.
De isolatieafstand tussen zekeringklemmen is over het algemeen veel groter dan GB/T16935.1, Tabel A1 en A2 Isolatieopening vereist door norm.Behalve voor individuele zekeringen met een kleiner volume, is het niet nodig om de isolatieafstand te controleren.
Isolatieopening tussen zekeringriem en andere onder spanning staande constructies, en naar de grond, de gebruiker moet rekening houden met de impact van hoogte.
FAQ
Vraag 1: Hoe een zekering kiezen?
Antwoord: In het begin sturen we u een actueel aanvraagformulier voor de klant. Over het algemeen moeten we uw toepassingsgebied, bedrijfsstroom en bedrijfsspanning, installatiemethoden, certificeringsvereisten en andere parametervereisten wissen.
