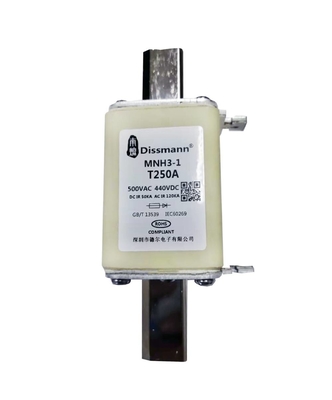

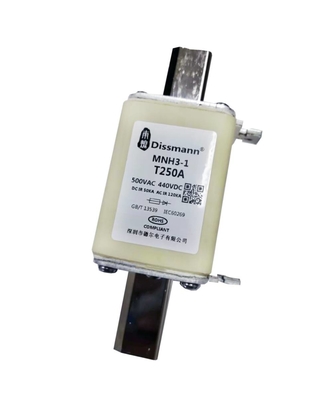

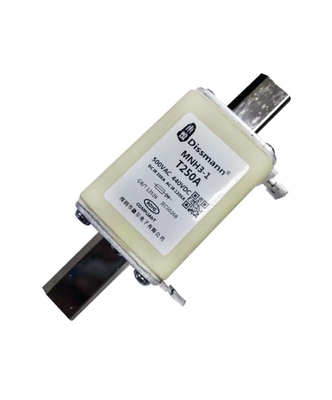

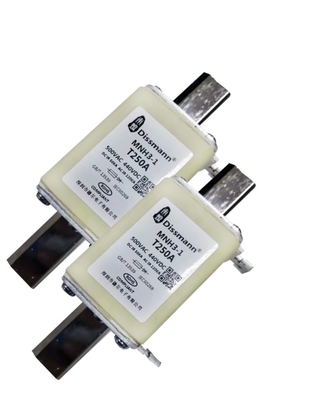

De Hoogspannings Automobielzekering van de vezelpijp, Nh Verklaard Zekerings250a CCC

NH van de hoogspannings de automobielzekering zekering van de zekerings hoge brekende capaciteit

Materiaal:
Noumenon: vezelpijp
Spelden: Legering

Eigenschappen:
Industriële Machtszekering
Vele Zekering van de soorten ofIndustrial Macht
Huidige classificatie: 250A.
Voltageclassificatie: 500VAC/440VDC

Brekende Capaciteit: DC50KA/AC120KA

Productpresentatie:

Nominale spanning 额定电压	AC500V/DC440V 或低于	Typebescherming 保护类别	AR
Geschatte Huidige 额定电流	6A-630A	Brekende Capaciteit 分断能力	AC500V/120kA DC440V/50kA (时间常数 15-20ms)
Voldoe aan het Vereiste 符合要求	UL248-13, IEC60269.4 欧盟和 RoHS 指令	Opmerkingen 备注



产品外形尺寸 (mm) /Overall-afmetingen van het product (mm)



	MNH3-00	Mnh3-1	Mnh3-2	Mnh3-3
a1	7.85±1.5	135±2.5	150±2.5	150±2.5
a20-5	54	72	72	72
a3	45±1.5	62±2.5	62±2.5	62±2.5
(Maximum) F	15	15	15	18
b±0.2	15	20	25	32
e1±3	57	62	72	82
e2	29±1	48±2	58±2	67±3





产品型号 /Product-type



Model 型号	Geschatte Stroom 额定电流 A	I2 t (A2 s)		Machtsdissipatie 功耗 W	Groottecode 尺寸代码
		弧前	总
MNH3-00-T6A	6	14	137	1.7	00
MNH3-00-T10A	10	60	280	2
MNH3-00-T16A	16	280	960	3.1
MNH3-00-T20A	20	580	2200	3.3
MNH3-00-T25A	25	1050	3900	3.5
MNH3-00-T32A	32	2050	5900	4.1
MNH3-00-T40A	40	3800	9700	4.9
MNH3-00-T50A	50	5200	13500	5.3
MNH3-00-T63A	63	6600	20500	6.3
MNH3-00-T80A	80	10500	30500	6.9
MNH3-00-T100A	100	19500	59000	8.5
MNH3-00-T125A	125	39500	119000	9.5
MNH3-00-T160A	160	72000	192000	11.5
Mnh3-1-T80A	80	9900	29800	7.8	1
Mnh3-1-T100A	100	19000	55000	9.6
Mnh3-1-T125A	125	39000	11800	11.5
Mnh3-1-T160A	160	69000	185000	12.8
Mnh3-1-T200A	200	119000	260000	15
Mnh3-1-T224A	224	169000	390000	17
Mnh3-1-T250A	*250	240000	498000	20
Mnh3-2-T125A	125	39000	118000	12	2
Mnh3-2-T160A	160	68000	175000	13.5
Mnh3-2-T200A	200	99000	250000	16
Mnh3-2-T224A	224	155000	380000	17.5
Mnh3-2-T250A	*250	220000	485000	21
Mnh3-2-T300A	300	340000	750000	24
Mnh3-2-T315A	315	380000	860000	25
Mnh3-2-T355A	355	525000	1170000	28
Mnh3-3-T400A	400	720000	1550000	31
Mnh3-3-T315A	315	380000	860000	25	3
Mnh3-3-T355A	355	510000	1150000	29
Mnh3-3-T400A	*400	720000	1650000	31
Mnh3-3-T425A	425	885000	1980000	34
Mnh3-3-T500A	*500	1240000	2950000	38
Mnh3-3-T630A	630	1820000	5300000	44
