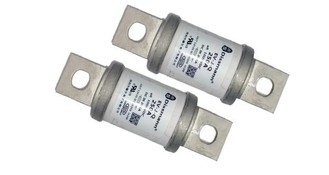

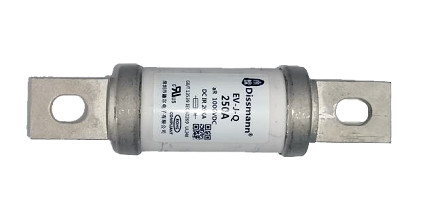

Ul248 Ladend Stapel Ceramische Automobielzekeringen Dc1000v

De de reekszekering van de Dissmannzekering ev-j-q is met l GB13539, IEC60269, UL248 in overeenstemming

Product basisinformatie:

1.ev-j-Q de de de reekszekering, dimensie en prestaties zijn in overeenstemming: GB13539, IEC60269, UL248

2.Rated voltage: DC1000V of lager

3.Rated stroom: 150/250/550/600A

4.Breaking capaciteit: DC20kA

5.Compliance met de EU en van China RoHS richtlijn

6.Compliance met de norm van UL248, GB13539, IEC60269, GB31456

Producttoepassing:

Deze reeks producten ev-j-q is ceramische bout-verbonden zekeringen, die de kenmerken van kleine grootte, en hoge betrouwbaarheid hebben. Van toepassing op een brede temperatuurwaaier, kan mechanische trilling en schok met hoge intensiteit, temperatuurschok weerstaan en de sterke chemische lading, geschikt voor de toepassingen van de wegvoertuigindustrie, kan als de machtssysteem van de elektrisch voertuigaandrijving, machtsomschakelingsregeling, energieopslag en machtsbatterij, Kort:sluiten van de energieopslag en reservebescherming voor condensatoren, omschakelaarscontrolemechanismen, laders, draden, en ander automobielcomponenten en materiaal worden gebruikt. De kortsluitingbescherming smelt vooral voor zuivere elektrische voertuigen en hybride elektrische voertuigen

Productkenmerken:

Het ceramische Automobielmateriaal van het Zekeringsproduct:

Deel	Materiaal
Zekeringsdraad	Koper of Zilver
Beëindigenglb	De vertinning van de koperlegering
Zekeringsbeen	De vertinning van de koperlegering
Zekeringslichaam	Ceramische Buis
Vuller	Kwartszand



Productdimensie:

Model	Groottecode	A±3	B±1.5	C±2	D±2.5	F±1	G±0.5	H±0.2	J±1
Ev-j-q	VJ1	116.5	30.4	75	96.5	9	25	4	13
	VJ2	140	37.3	77	109.5	11	25	6	15
	Vj3-1	148	53.5	90	118	12.5	40	8	20





Huidige Temperatuur Karakteristiek



Producttype

Model	Geschatte stroom	I ² t (A ² s)		Machtsconsumptie	Groottecode	Installeer
Ev-j-q-30	30	120	850	5	VJ1	Het opzetten van Boutm8 geadviseerde torsie 11N·m
Ev-j-q-40	40	300	1700	7.5
Ev-j-q-50	50	450	2500	10
Ev-j-q-60	60	620	3600	12.5
Ev-j-q-70	70	850	5600	14
Ev-j-q-80	80	1100	6600	15.5
Ev-j-q-90	90	1850	10600	17
Ev-j-q-100	100	2300	12000	18
Ev-j-q-125	125	3400	21000	20
Ev-j-q-150	150	4800	25000	25
Ev-j-q-175	175	9200	40000	30	VJ2	Het opzetten van Boutm10 geadviseerde torsie 20N·m
Ev-j-q-200	200	15000	60000	34
Ev-j-q-225	225	19000	105000	40
Ev-j-q-250	250	23500	113000	43
Ev-j-q-275	275	24800	128000	48
Ev-j-q-300	300	26000	155000	52
Ev-j-q-325	325	32700	175000	56
Ev-j-q-350	350	40000	223000	60	Vj3-1	Het opzetten van Boutm12 geadviseerde torsie 28N·m
Ev-j-q-400	400	56000	290000	65
Ev-j-q-450	450	78000	390000	80
Ev-j-q-500	500	105000	490000	90
Ev-j-q-600	600	165000	560000	105	Vj3-2
Ev-j-q-800	800	420000	870000	175
