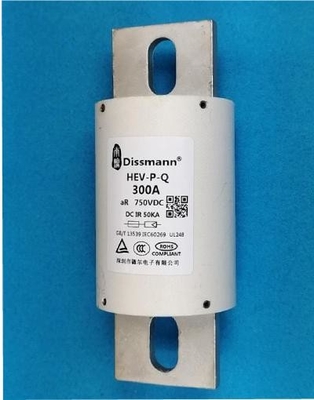

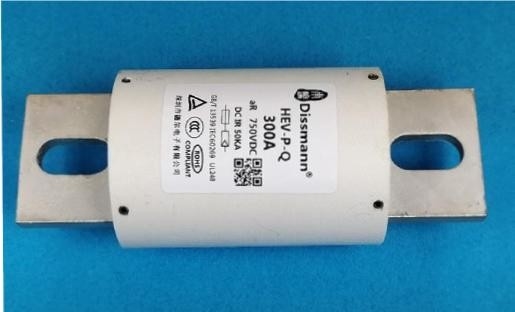

Zekering met hoog breekvermogen China leverancier met 20 jaar ervaring
Product basisinformatie
Nominale spanning: DC1000V of lager
Nominale stroom: 300A
Beschermingsklasse:aR
Onderbrekingscapaciteit: DC30kA (tijdconstante≤15ms)
Installatietype: beschikbaar in bout
Naleving van RoHS
Toepassing van de HEV-zekering
Deze HEV-zekering wordt veel gebruikt in auto's, vrachtwagens, bussen en off-road transportapparatuur om de kabels, draden en elektrische componenten te beschermen die elektrische stroom leveren om verlichting, verwarmingen, airconditioning, radio's, elektrische ramen en andere elektrische accessoires te bedienen.Ze worden ook gebruikt in elektrische en hybride voertuigen en een verscheidenheid aan elektronische toepassingen.
Structuur van HEV-zekering
Deze serie producten zijn met bouten verbonden zekeringen met ronde buis, die de kenmerken hebben van klein formaat, snel blazend, lage I2t en hoge betrouwbaarheid. De smeltbuis met een variabele doorsnede smelt gemaakt van 99,99% puur zilver. De buis is gemaakt van vezelbuis, de smeltdraad is koper of zilver, het contactoppervlak is vertind met een koperlegering en de smeltbuis is gevuld met chemisch behandeld hoogzuiver kwartszand en speciaal behandelde chemische materialen als boogdovend medium.
Verwante standaard
Deze zekering uit de HEV-serie voldoet aan de vereisten van UL-248-20, ISO8820, JASO-D622, EU- en RoHS-detective, TUV-gecertificeerde standaard enz.
Afmeting van de HEV-zekering, kies de afmeting volgens de nominale stroom.
| Model |
Nominale stroom(EEN) |
100% spanningsverlies (mv) |
Maatcode |
Installatie |
| HEV-JQ-300 |
300 |
298 |
HF3 |
Bevestigingsbout M10,
Aanbevolen koppel: 21N.m
|
| Maatcode |
Een ±2 |
B ± 1,5 |
C ± 1 |
D ± 1,5 |
E ± 1,5 |
F ± 1 |
G ± 0,5 |
H ± 0,2 |
J ± 1 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| Maatcode |
Een ±2 |
B ± 1,5 |
C ± 1 |
D ± 1,5 |
E ± 1,5 |
F ± 1 |
G ± 0,5 |
H ± 0,2 |
J ± 1 |
| HF1 |
124 |
25 |
78 |
100 |
109 |
9 |
18 |
4 |
13.5 |
| HF2 |
117 |
33 |
78 |
93 |
100 |
9 |
22 |
5 |
12.5 |
| HF3 |
139,5 |
38 |
83,5 |
99,5 |
120 |
10.5 |
25 |
6 |
20.7 |
| HF4 |
146,5 |
50 |
89,5 |
106 |
126,5 |
10.5 |
38 |
6 |
20.7 |
| HF5 |
197,5 |
63 |
89,5 |
123,5 |
162,5 |
13.5 |
50 |
10 |
33 |
HF1:HEV-JQ 5A~80A
HF2:HEV-JQ 90A~150A
HF3:HEV-JQ 175A~325A
HF4:HEV-JQ 350A~500A
HF5:HEV-JQ 600A~800A
HF1- en HF2-maat beschikbaar in montagebout M8 aanbevolen koppel 11N·m (huidig bereik van 5A~150A)
HF3- en HF4-maat beschikbaar in bevestigingsbout M10 aanbevolen koppel 20N·m (huidig bereik van 175A~500A)
HF5 maat beschikbaar in bevestigingsbout M12 aanbevolen koppel 28N·m (huidig bereik van 600A~800A)
Materiaal van de HEV-zekering
Het belangrijkste boby-materiaal is een vezelbuis, de zekeringdraad bestaat uit koper of zilver en de eindkap is gemaakt van vertind koperlegering.
FAQ
Vraag 1: Hoe een zekering kiezen?
Antwoord: In het begin sturen we u een actueel aanvraagformulier van de klant. Over het algemeen moeten we uw toepassingsgebied, bedrijfsstroom en bedrijfsspanning, installatiemethoden, certificeringsvereisten en andere parametervereisten wissen.
